EC300系列CPU是一款中型PLC，通信接口豐富且拓展性強，為過程控制領域的中小型設備和系統提供穩定、可靠和高性價比的解決方案。
本體自帶多路IO通道，包括數字量輸入通道、數字量輸出通道。
本體集成標準RJ45以太網口，支持EtherCAT、EtherNet/IP、Profinet IO 、Modbus TCP、 CANopen等工業現場總線，同時支持OPC UA、MQTT等物聯網通信協議；本體集成串行總線接口，支持RS485、CAN等工業串行總線，滿足工業現場互聯互通的設計需求。

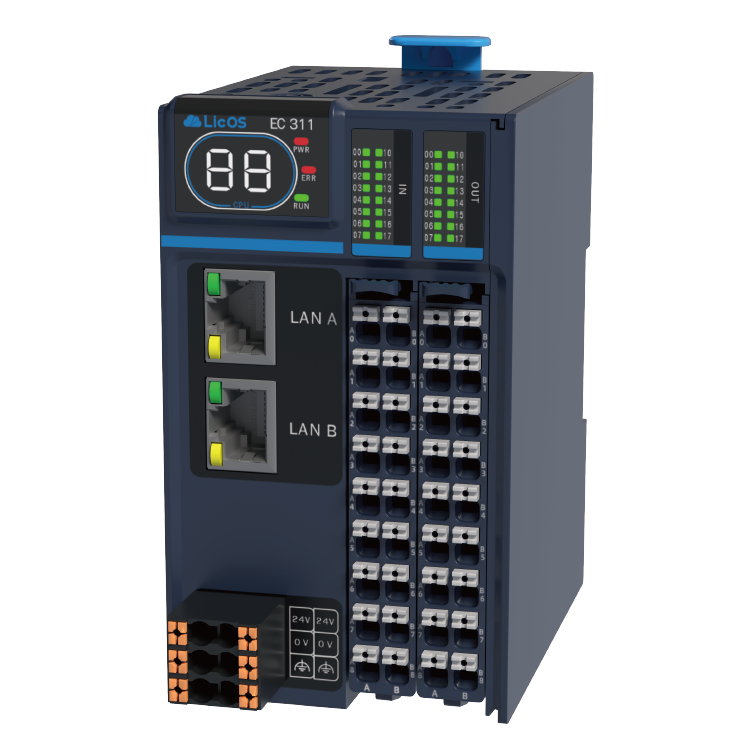

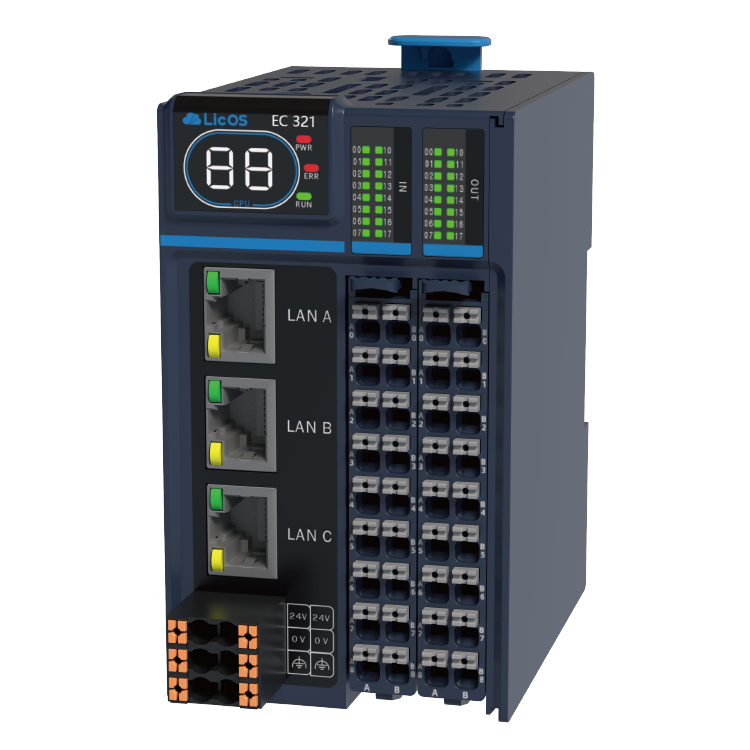

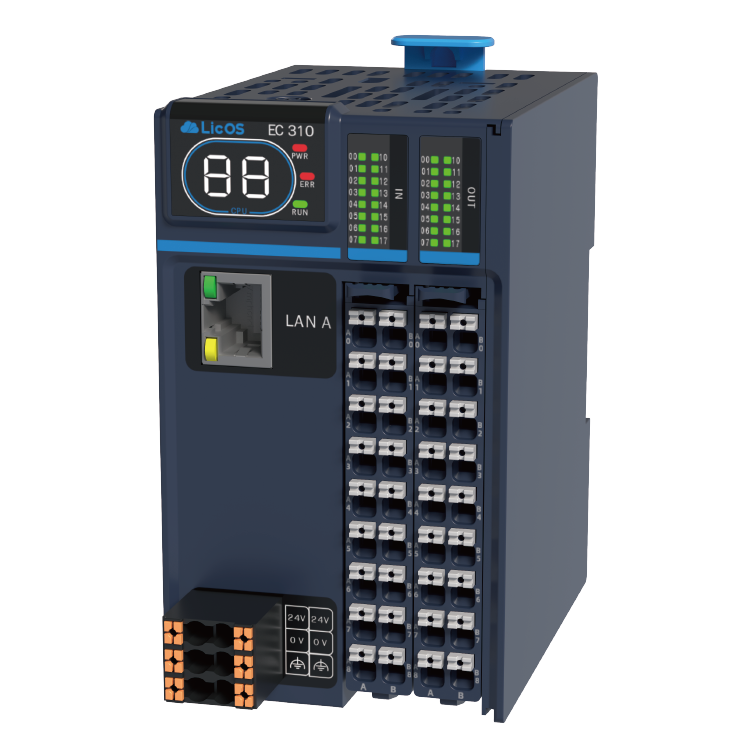

| 項 | EC310-CPU1A310G1616D | EC310-CPU1A310G1616S | EC311-CPU2A310G1616D | EC311-CPU2A310G1616S | EC312-CPU3A310G1616D | EC312-CPU3A310G1616S | EC321-CPU3S310G1616D | EC321-CPU3S310G1616S | |
|---|---|---|---|---|---|---|---|---|---|
| 訂貨號 | 30050234 | 30050134 | 30050235 | 30050135 | 30050236 | 30050136 | 30050237 | 30050137 | |
| 常規 | |||||||||
| 產品迭代 | 第五代產品 | 第五代產品 | 第五代產品 | 第五代產品 | 第五代產品 | 第五代產品 | 第五代產品 | 第五代產品 | |
| 供電電源 | 24V DC ±20%(19.2V DC~ 33V DC) | 24V DC ±20%(19.2V DC~ 33V DC) | 24V DC ±20%(19.2V DC~ 33V DC) | 24V DC ±20%(19.2V DC~ 33V DC) | |||||
| 尺寸（W x H x D） | 60x105x85 mm | 60x105x85 mm | 60x105x85 mm | 60x105x85 mm | 60x105x85 mm | 60x105x85 mm | 60x105x85 mm | 60x105x85 mm | |
| 重量 | 約205g | 約205g | 約256g | 約256g | 約305g | 約305g | 約305g | 約305g | |
| 工作環境溫度 | -20℃ ~ 55℃ | -20℃ ~ 55℃ | -20℃ ~ 55℃ | -20℃ ~ 55℃ | -20℃ ~ 55℃ | -20℃ ~ 55℃ | -20℃ ~ 55℃ | -20℃ ~ 55℃ | |
| 工作環境濕度 | 10%~90%RH,無凝露 | 10%~90%RH,無凝露 | 10%~90%RH,無凝露 | 10%~90%RH,無凝露 | 10%~90%RH,無凝露 | 10%~90%RH,無凝露 | 10%~90%RH,無凝露 | 10%~90%RH,無凝露 | |
| 防護等級 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | |
| 海拔 | 3000m以下 | 3000m以下 | 3000m以下 | 3000m以下 | 3000m以下 | 3000m以下 | 3000m以下 | 3000m以下 | |
| 認證信息 | CE 認證 | CE 認證 | CE 認證 | CE 認證 | CE 認證 | CE 認證 | CE 認證 | CE 認證 | |
| 技術參數 | |||||||||
| 存儲器 | 程序 | 16M | 16M | 16M | 16M | 16M | 16M | 16M | 16M |
| 數據 | 32M | 32M | 32M | 32M | 32M | 32M | 32M | 32M | |
| 掉電保持 | 1 M | 1 M | 1 M | 1 M | 1 M | 1 M | 1 M | 1 M | |
| 可擴展存儲器 | 最大32GB ，可存儲用戶程序和數據、數據更新、用戶程序更新、固件更新 | 最大32GB ，可存儲用戶程序和數據、數據更新、用戶程序更新、固件更新 | 最大32GB ，可存儲用戶程序和數據、數據更新、用戶程序更新、固件更新 | 最大32GB ，可存儲用戶程序和數據、數據更新、用戶程序更新、固件更新 | |||||
| 位指令處理速度 | 4ns | 4ns | 4ns | 4ns | 4ns | 4ns | 4ns | 4ns | |
| 診斷LED | 1x電源,1x運行,1x故障 | 1x電源,1x運行,1x故障 | 1x電源,1x運行,1x故障 | 1x電源,1x運行,1x故障 | |||||
| RTC 內部時鐘 | 內置可充電RTC時鐘電池 | 內置可充電RTC時鐘電池 | 內置可充電RTC時鐘電池 | 內置可充電RTC時鐘電池 | |||||
| CPU本體集成IO | 數字量輸入 | 16x晶體管（源+漏），支持高速中斷 | 16x晶體管（源+漏），支持高速中斷 | 16x晶體管（源+漏），支持高速中斷 | 16x晶體管（源+漏），支持高速中斷 | ||||
| 數字量輸出 | 16x晶體管（漏）,應用停止時,支持清零、保持、預設功能 | 16x晶體管（源）,應用停止時,支持清零、保持、預設功能 | 16x晶體管（漏）,應用停止時,支持清零、保持、預設功能 | 16x晶體管（源）,應用停止時,支持清零、保持、預設功能 | 16x晶體管（漏）,應用停止時,支持清零、保持、預設功能 | 16x晶體管（源）,應用停止時,支持清零、保持、預設功能 | 16x晶體管（漏）,應用停止時,支持清零、保持、預設功能 | 16x晶體管（源）,應用停止時,支持清零、保持、預設功能 | |
| 擴展能力 | 遠程機架 | 64 | 64 | 64 | 64 | 64 | 64 | 64 | 64 |
| 模塊數量 | 1024 | 1024 | 1024 | 1024 | 1024 | 1024 | 1024 | 1024 | |
| 兼容IO系列 | GL200系列IO | GL200系列IO | GL200系列IO | GL200系列IO | GL200系列IO | GL200系列IO | GL200系列IO | GL200系列IO | |
| 熱備能力 | 雙電源冗余 | √ | √ | √ | √ | √ | √ | √ | √ |
| 模塊熱插拔 | √ | √ | √ | √ | √ | √ | √ | √ | |
| 通信接口 | 以太網口 | 1 獨立，10/100Mbps) | 2 獨立，10/100Mbps) | 3 獨立，10/100Mbps) | 3 (LAN A和LAN B為10/100Mbps交換機網口，LAN C為10/100Mbps獨立網口) | ||||
| 串口 | 2xRS485,1xRS232 | 2xRS485,1xRS232 | 2xRS485,1xRS232 | 2xRS485,1xRS232 | 2xRS485,1xRS232 | 2xRS485,1xRS232 | 2xRS485,1xRS232 | 2xRS485,1xRS232 | |
| CAN口 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 通信協議 | Ethernet | TCP/IP,UDP,OPC UA Server,MQTT,Socket | TCP/IP,UDP,OPC UA Server,MQTT,Socket | TCP/IP,UDP,OPC UA Server,MQTT,Socket | TCP/IP,UDP,OPC UA Server,MQTT,Socket | ||||
| EtherCAT | √ | √ | √ | √ | √ | √ | √ | √ | |
| Ethernet/lP | EtherNet/IP Scanner，EtherNet/IP Adapter | EtherNet/IP Scanner，EtherNet/IP Adapter | EtherNet/IP Scanner，EtherNet/IP Adapter | EtherNet/IP Scanner，EtherNet/IP Adapter | |||||
| Profinet/IO | 主/從 | 主/從 | 主/從 | 主/從 | 主/從 | 主/從 | 主/從 | 主/從 | |
| CANopen | 主 | 主 | 主 | 主 | 主 | 主 | 主 | 主 | |
| Modbus TCP | 主/從 | 主/從 | 主/從 | 主/從 | 主/從 | 主/從 | 主/從 | 主/從 | |
| Modbus RTU | 主/從 | 主/從 | 主/從 | 主/從 | 主/從 | 主/從 | 主/從 | 主/從 | |
| 自由協議 | 串口自由協議 | 串口自由協議 | 串口自由協議 | 串口自由協議 | 串口自由協議 | 串口自由協議 | 串口自由協議 | 串口自由協議 | |
| 網絡透傳 | 串口網絡透傳 | 串口網絡透傳 | 串口網絡透傳 | 串口網絡透傳 | 串口網絡透傳 | 串口網絡透傳 | 串口網絡透傳 | 串口網絡透傳 | |
| 運動控制能力 | / | / | / | / | / | / | / | / | |
| 操作系統 | Linux | Linux | Linux | Linux | Linux | Linux | Linux | Linux | |
| 編程環境 | Smart Control V5.0 | Smart Control V5.0 | Smart Control V5.0 | Smart Control V5.0 | Smart Control V5.0 | Smart Control V5.0 | Smart Control V5.0 | Smart Control V5.0 | |
| 編程語言 | 支持IEC61131-3標準編程語言（LD/FBD/IL/ST/SFC/CFC ） | 支持IEC61131-3標準編程語言（LD/FBD/IL/ST/SFC/CFC ） | 支持IEC61131-3標準編程語言（LD/FBD/IL/ST/SFC/CFC ） | 支持IEC61131-3標準編程語言（LD/FBD/IL/ST/SFC/CFC ） | |||||
| WebVisu | √ | √ | √ | √ | √ | √ | √ | √ | |
無需安裝編程軟件便可通過Web工具對PLC實現網絡配置、I/O調試、程序下載、M區數據查看及修改、固件更新等，降低點位對接使用門檻，提高實施與運維效率。
集成 WebVisu功能，具備豐富的可視化元素，可在編程軟件中通過拖拽方式實現Web版HMI，可在任何設備上實現PLC設備WEB可視化。
符合IEC61131-3編程標準，支持PLCopen標準的6種編程語言：指令表(IL)、結構化文本(ST)、梯形圖(LD)、功能塊圖(FBD)、連續功能塊(CFC)和順序功能圖(SFC)。
IEC 61499標準開放自動化工業編程套件是聯誠科技即將推出的基于IEC 61499標準的新一代開放自動化系統級開發平臺，旨在實現云、邊、端PLC節點可分布式部署、動態重構、可互操作的開放自動化系統解決方案。
