在現代自動化生產中，如何快速切換工藝參數、保證批量一致性，是提升生產效率和產品質量的關鍵。

將一定條件下需要變化的工藝參數變量整理成一種專門的內容是配方（Recipe），聯誠科技的Smart Control編程軟件提供了配方管理（Recipe Management），它能讓工程師以更靈活、更直觀的方式管理工藝參數。

本文將結合實際使用過程，介紹數據配方功能的應用方法和注意事項。

數據配方功能的價值

在生產線中，同一設備往往需要處理不同型號、規格或批次的產品。傳統方式下，工程師需要手動修改一大串參數，不僅耗時，還容易出錯。而數據配方的引入，則帶來了兩大優勢：

快速切換生產

每種產品的參數都可以預先定義為一個配方。在需要切換生產時，只需調用對應配方即可自動完成參數配置，省去大量手動操作。

保證批量一致性

統一的配方文件確保了同一批次產品的工藝參數完全一致，從根本上減少人工調整帶來的波動。

這也是Smart Control配方功能的核心目的：效率和穩定性。

準備條件

在實際應用前，需要確認軟硬件環境：

硬件：聯誠科技系列控制器。

軟件：Smart Control V5.0以及TOA。

網絡拓?fù)渫ǔ２捎肞LC與工程師站的典型架構，保證編程與數據存取的可靠性。

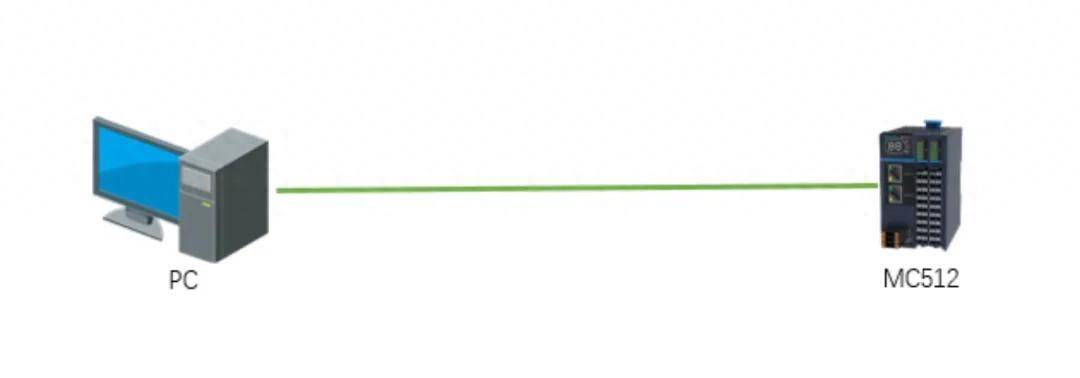

圖1 網絡拓?fù)?/p>

實操教程

1. 添加配方管理器

鼠標右擊設備的“Application”節點，彈出“添加對象”選擇列表，然后選擇“配方管理”選項，就會在“Application”節點下增加“配方管理”項。

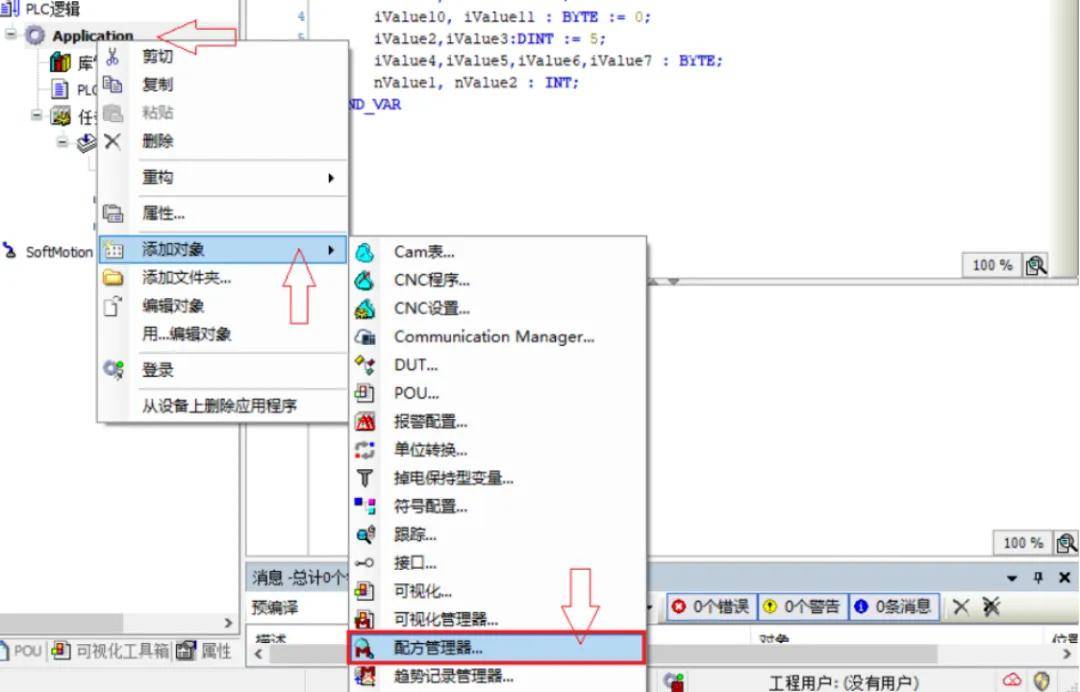

圖2 添加配方管理器

2. 配方管理器設置

配方管理器提供用于維護用戶定義的變量列表的功能，稱為配方定義。配方定義可以存儲在 PLC 的“配方文件”中。

在添加了配方管理器后，雙擊“配方管理器”可以進行關于“存儲”和“常規”的一些基本設置：

存儲：包括存儲類型，文件路徑、文件擴展名、配方變量限制；

常規：保存配方、加載配方、寫配方的一些設置或限制。

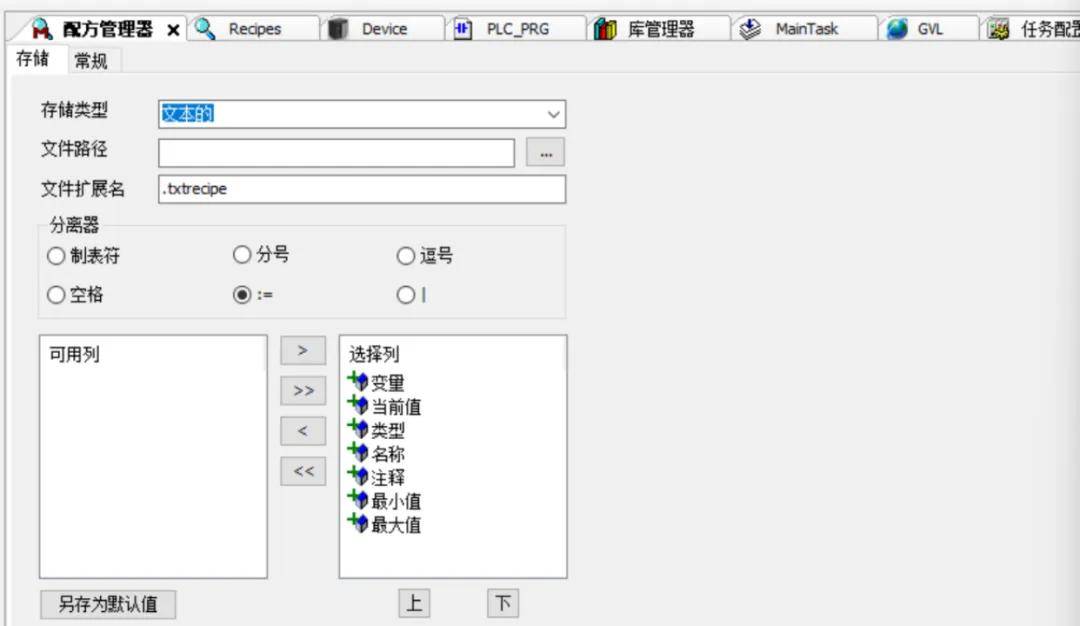

圖3 配方管理器

存儲類型：

文本：CODESYS 使用配置的列和分隔符以可讀格式保存配方。

二進制： CODESYS 以不可讀的二進制格式保存配方。這種格式需要較少的存儲空間。

注意：只有在未更改變量列表的情況下才能再次讀取二進制配方。

文件路徑：

文件路徑：該路徑通常是目標系統上運行時文件目錄中的相對路徑（PlcLogic）。

3. 配方使用

右擊“配方管理器”，添加對象，選擇配方，創建名稱為“Recipes”的配方：在配方中輸入幾個變量，并且添加名稱、最小最大值等。

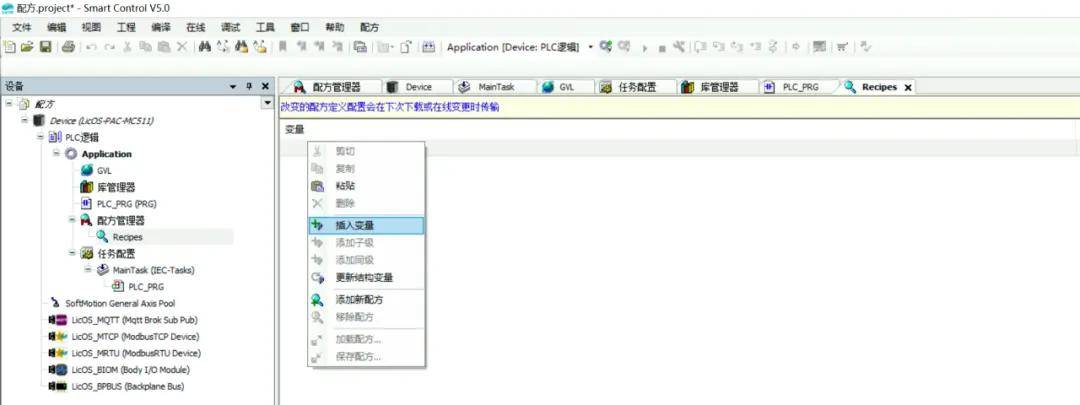

圖4 插入配方變量

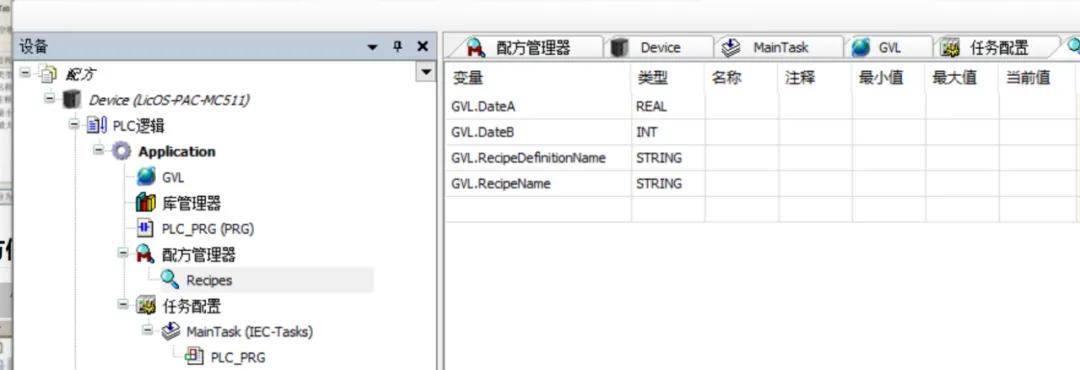

圖5 配方變量

4. Recipe Management.libray 操作配方功能庫

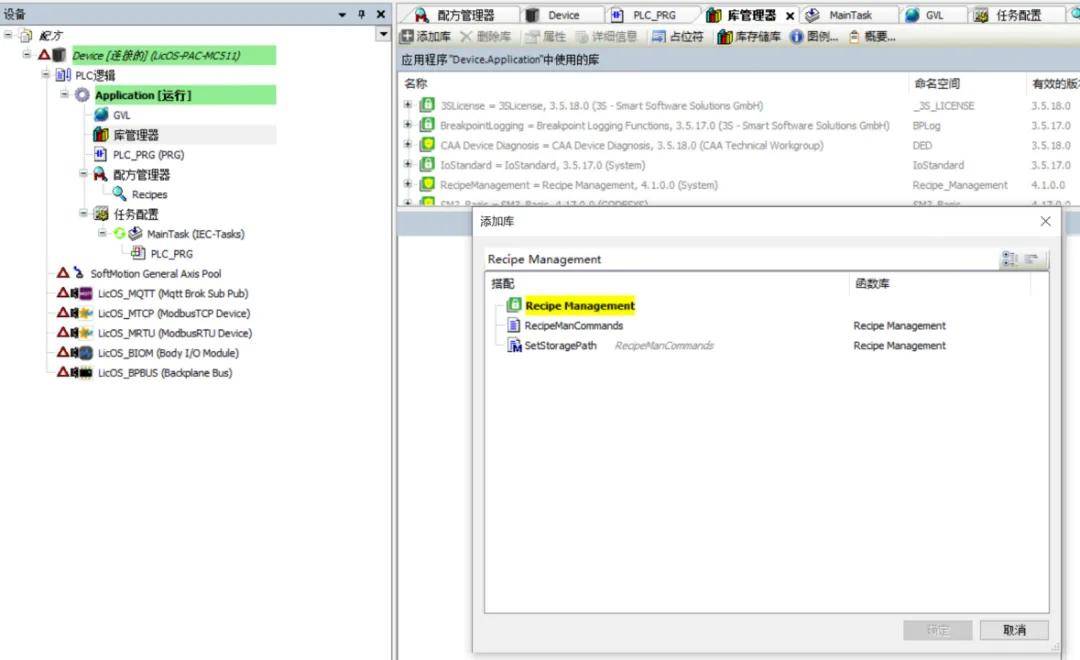

圖6 Recipe Management.libray

在應用程序中加載Recipe_Management.libray庫，通過功能塊 RecipeManCommands 的方法，可處理配方（創建、讀取、寫入、保存、加載、刪除）。

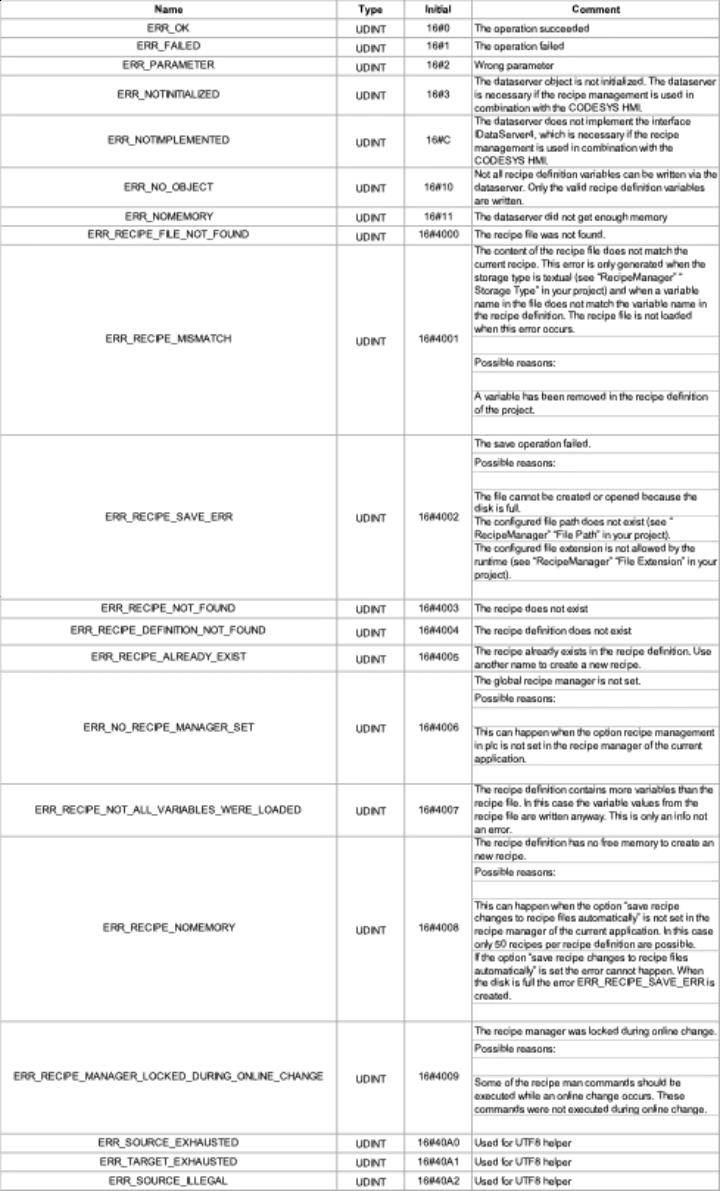

圖7 錯誤值定義表

4.1 創建配方

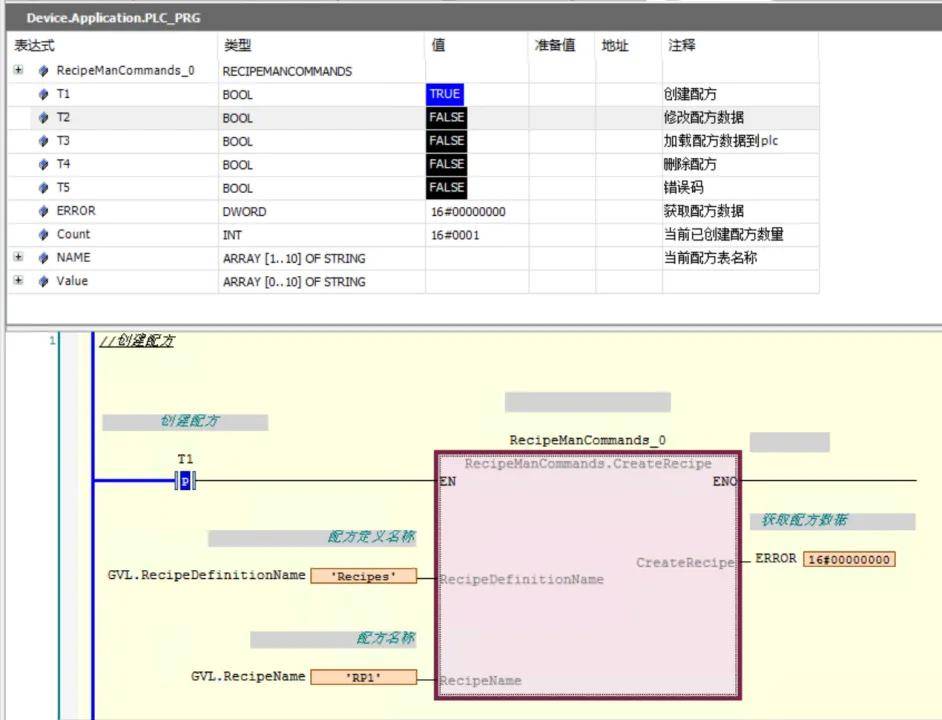

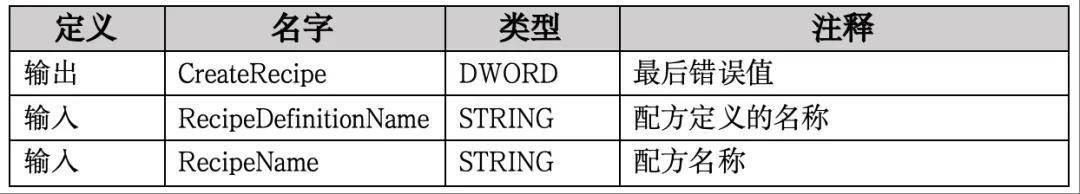

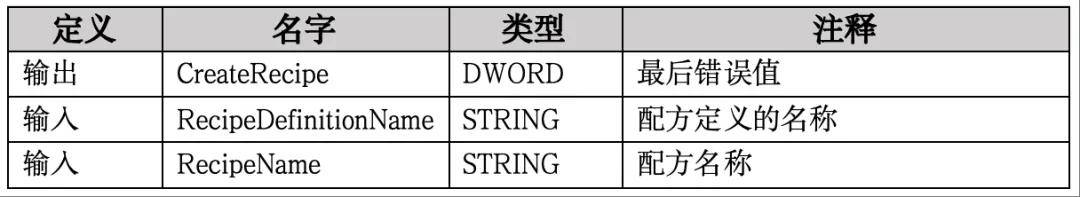

圖8 創建配方程序

RecipeManCommands.CreateRecipe (METH)

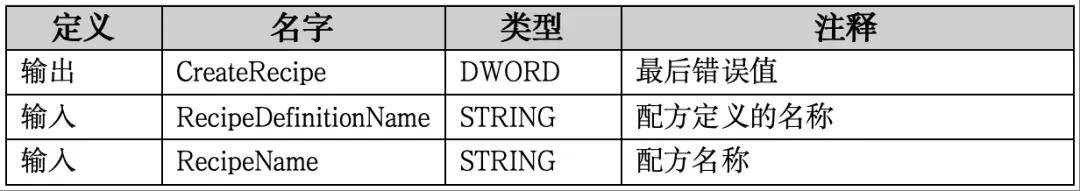

該方法將當前 PLC 值讀取到新配方中，并以默認名稱保存為配方文件。觸發后返回值為16#0成功，返回值為其他數值查看錯誤值定義表。

4.2 修改配方

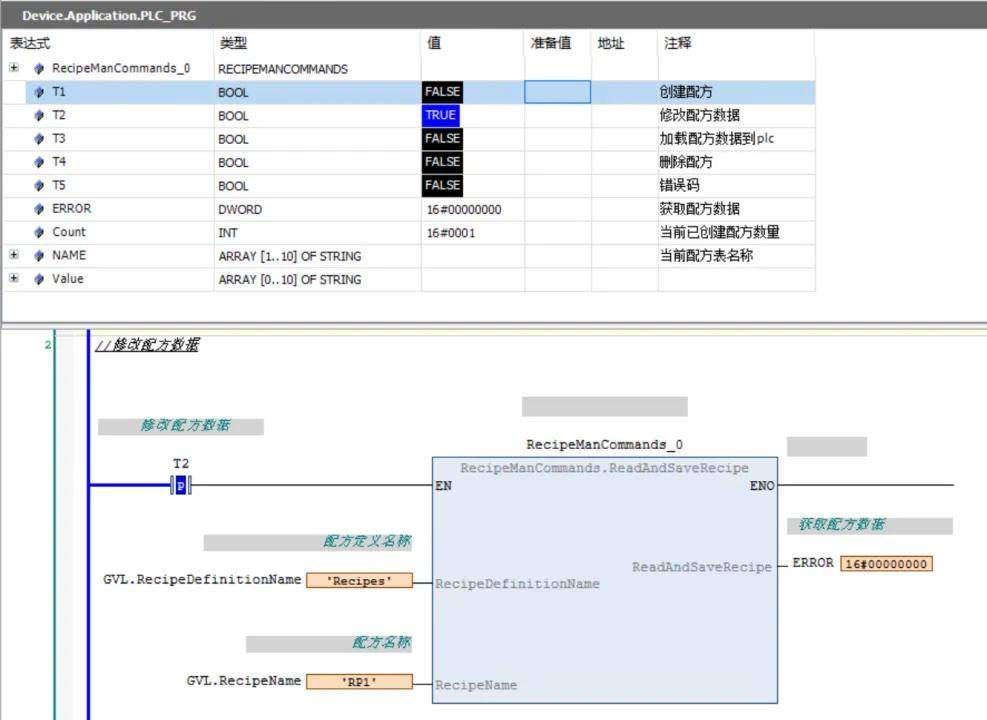

圖9 修改配方程序

RecipeManCommands.ReadAndSaveRecipe (METH)

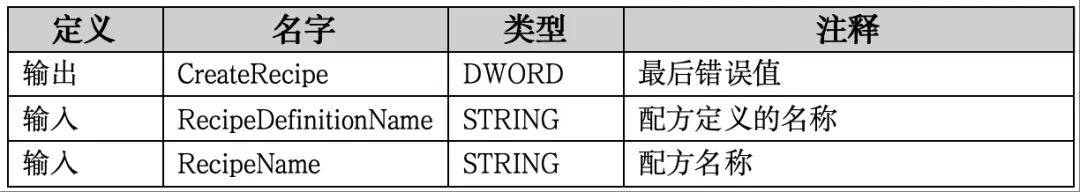

將當前PLC值讀取到配方中，然后將配方存儲到標準配方文件中，現有文件會被覆蓋。觸發后返回值為16#0成功，返回值為其他數值查看錯誤值定義表。

4.3 從配方中讀出變量值

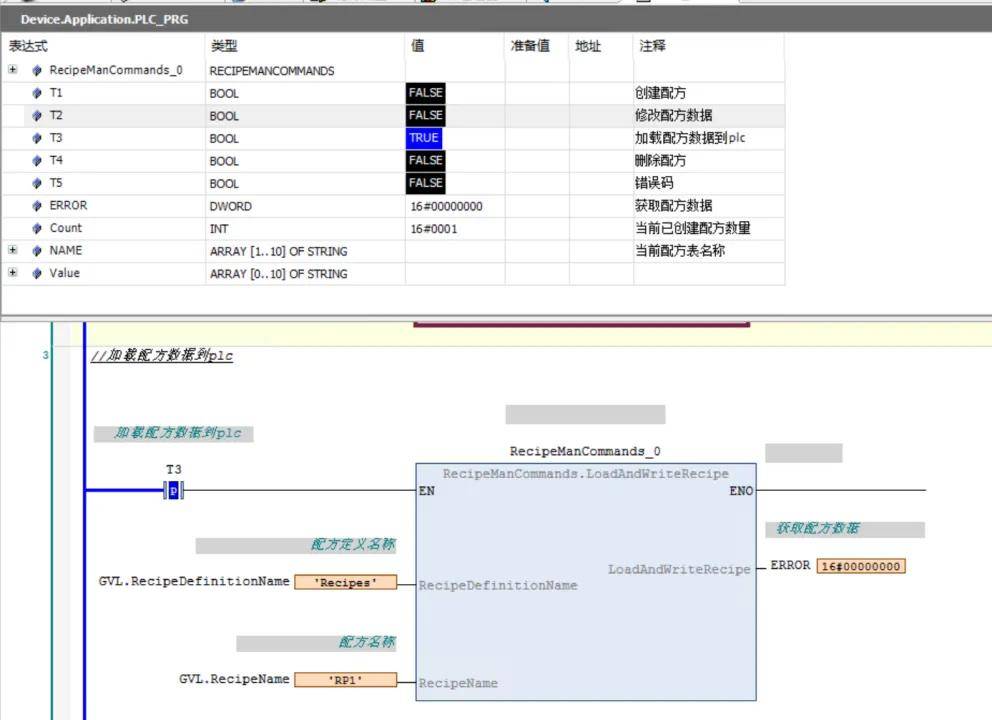

圖10 讀取配方值程序

RecipeManCommands.LoadAndWriteRecipe(METH)

從標準配方文件加載配方，然后將配方寫入 PLC 變量。

4.4 刪除配方

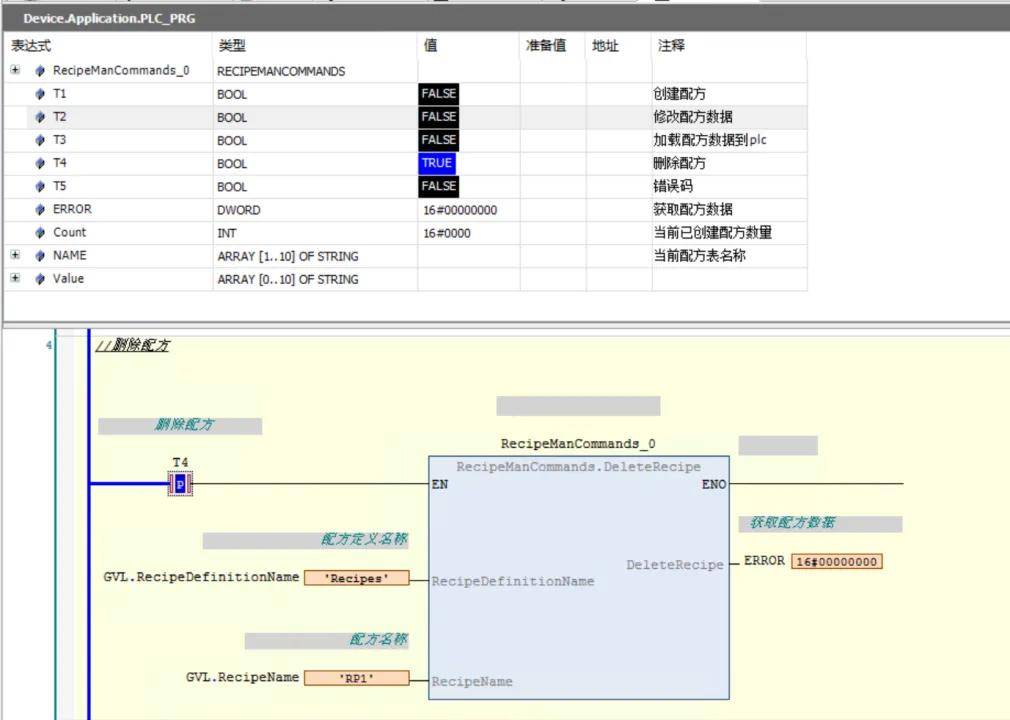

圖11 刪除配方程序

RecipeManCommands.DeleteRecipe (METH)

從配方定義中刪除配方。

4.5 獲取配方數量、配方名稱

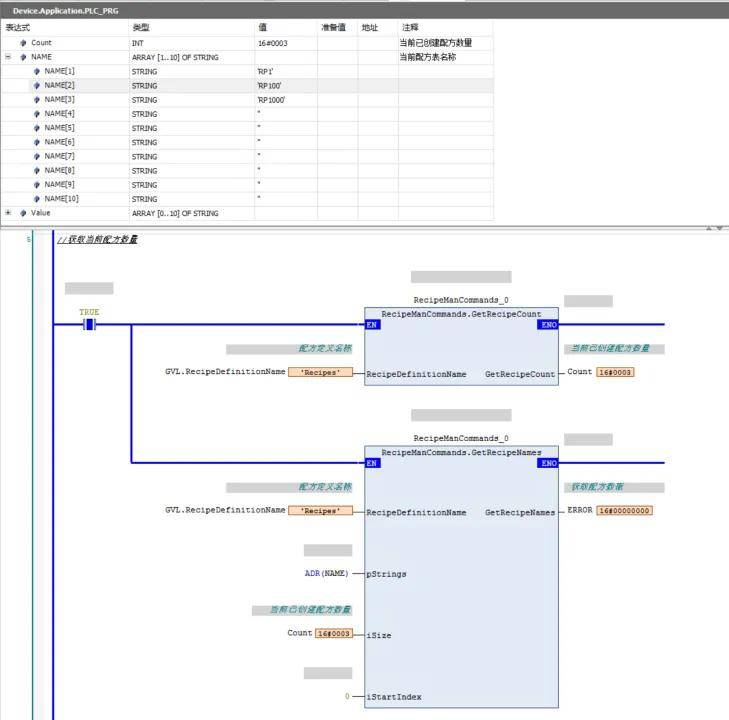

圖12 獲取配方信息

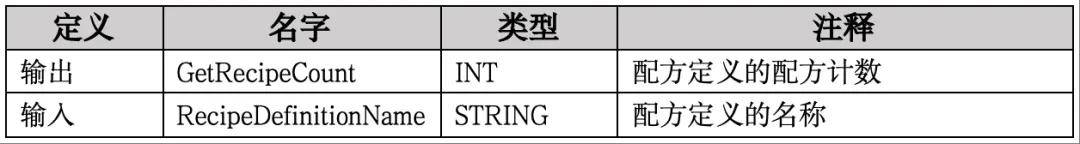

RecipeManCommands.GetRecipeCount (METH) 返回相應配方定義的配方計數

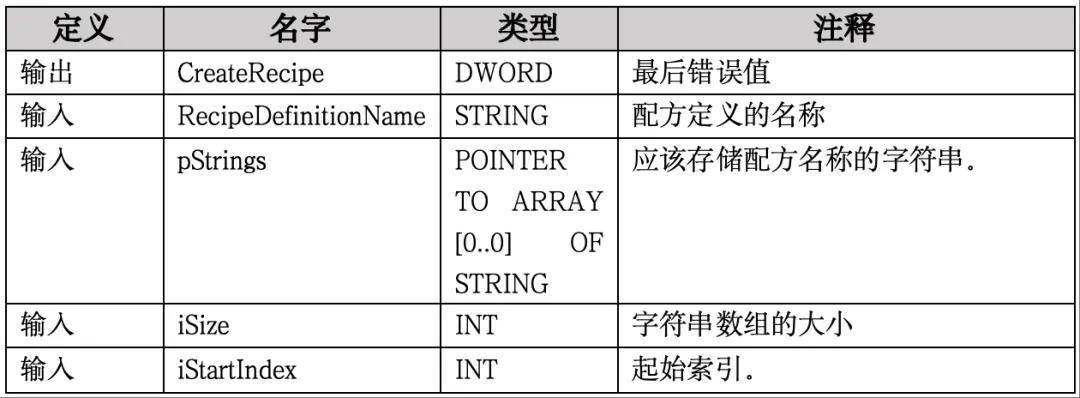

RecipeManCommands.GetRecipeNames(METH)

從相應的配方定義返回配方名稱

4.6 獲取完整配方數據

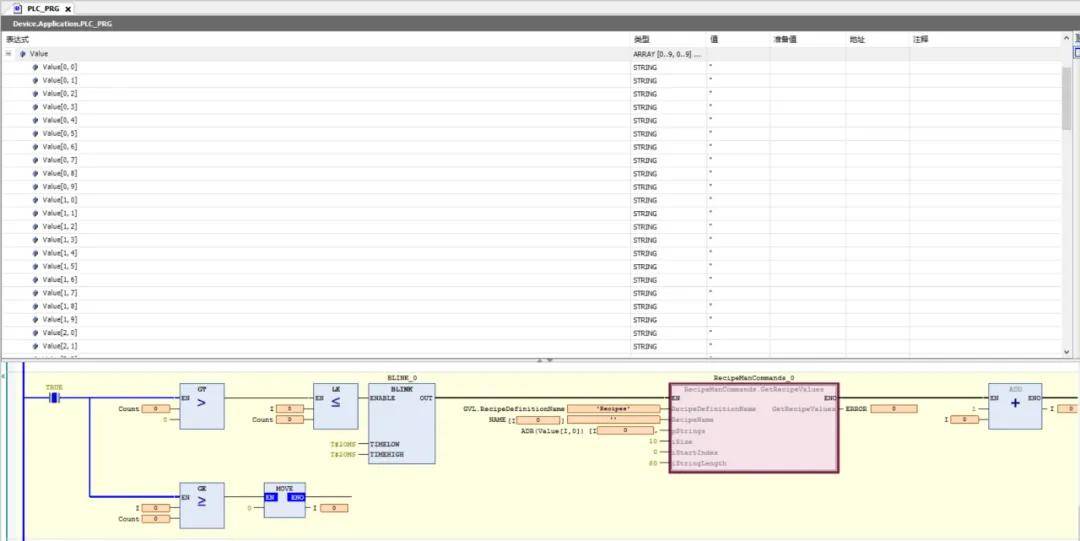

圖13 獲取配方數據

RecipeManCommands.GetRecipeValues(METH) 返回相應配方的配方數據

Smart Control 的數據配方功能，本質上是將參數管理模塊化、文件化。它解決了多產品生產中的 切換效率 與 一致性保障 問題。通過合理配置配方管理器，結合 Recipe Management 功能庫的使用，工程師不僅能提升生產效率，還能顯著降低人工失誤帶來的風險。
